Hydrauliske gasfjedre forklaret: Hvordan de virker, hvor de bruges, og hvordan man vælger den rigtige

Hvad er en hydraulisk gasfjeder, og hvordan virker den?

En hydraulisk gasfjeder - også almindeligvis omtalt som en gasfjeder, gaslift eller gasfyldt fjeder - er en mekanisk enhed, der bruger komprimeret gas, typisk nitrogen, forseglet inde i en cylinder for at udøve en kontrolleret skubbe- eller dæmpningskraft. I modsætning til en traditionel spiralfjeder, der lagrer og frigiver energi gennem metalspænding, er en hydraulisk gasfjeder afhængig af komprimerbarheden af ​​gas og, i nogle designs, modstanden af ​​olie for at levere jævn, forudsigelig og justerbar bevægelseskontrol.

Den grundlæggende konstruktion af en hydraulisk gasfjeder består af en stål- eller rustfri stålcylinder, en stempelstang, der glider ind og ud af cylinderen, et stempelhoved forsynet med tætninger og et tryksat gaskammer. Når en ekstern belastning skubber stangen indad, komprimerer gassen indeni og lagrer energi. Når belastningen fjernes, udvider den komprimerede gas sig og skubber stangen ud igen, hvilket skaber den løfte- eller forlængelseskraft, som enheden er kendt for. I hydraulisk dæmpede versioner er der også en præcis mængde olie til stede i cylinderen; Når stemplet bevæger sig, presses olie gennem små kanaler eller åbninger, hvilket bremser bevægelsen ned på en kontrolleret, polstret måde.

Denne kombination af gastryk for kraft og oliebegrænsning til dæmpning er det, der adskiller en ægte hydraulisk gasfjeder fra en simpel gasfjeder. Resultatet er en komponent, der ikke bare skubber - den styrer også bevægelseshastigheden, hvilket er kritisk i applikationer, hvor en brat eller ukontrolleret bevægelse kan beskadige udstyr eller skade brugere.

Gasfjeder vs. hydraulisk dæmper: Forstå nøgleforskellen

Disse to udtryk bruges ofte i flæng, men de beskriver lidt forskellige ting. En standard gasfjeder giver primært en forlængelseskraft - den skubber stangen udad og holder en belastning i en åben eller hævet position. En hydraulisk spjæld er derimod fokuseret på at kontrollere bevægelseshastigheden i stedet for at give en løftekraft. En hydraulisk gasfjeder kombinerer begge funktioner i en enkelt enhed.

I praksis er forskellen afgørende, når man vælger den rigtige komponent. Hvis du har brug for noget til at holde et tungt låg åbent, kan en standard gasfjeder være tilstrækkelig. Men hvis det låg skal lukke langsomt og stille - som en blød lukket skabsdør eller en luge til hospitalsudstyr - har du brug for dæmpningen af ​​en hydraulisk gasfjeder. Olien inde i cylinderen skaber tyktflydende modstand, der bremser bevægelsen med en forudsigelig, afstembar hastighed, uanset hvor hårdt du skubber.

Almindelige typer af hydrauliske gasfjedre

Hydrauliske gasfjedre fremstilles i flere konfigurationer for at passe til forskellige kraftkrav, monteringsstile og bevægelsesprofiler. At forstå hovedtyperne hjælper dig med at matche det rigtige produkt til den rigtige anvendelse.

Kompressionsgasfjedre

Den mest almindelige type. Stangen skubbes indad mod gastrykket, når en belastning påføres, og fjederen strækker sig ud igen, når den slippes. Disse bruges i langt de fleste dagligdags applikationer - fra biler til bagagerumslåg til kontorstole højdejusteringsmekanismer og møbelløftesystemer.

Spændende gasfjedre

Også kaldet trækgasfjedre, disse arbejder i den modsatte retning - stangen trækkes udad, og fjederen udøver en tilbagetrækningskraft, der trækker tilbage til en komprimeret tilstand. De bruges i applikationer, hvor der er behov for en trækkende bevægelse, såsom visse industrielle maskinskærme eller dørlukningsmekanismer.

Låsbare gasfjedre

Disse har en låseventil, der kan udløses manuelt, normalt via en trykknap eller et håndtag ved endebeslaget. Når ventilen slippes, bevæger fjederen sig frit; når den er låst, holder den sin position stift på et hvilket som helst tidspunkt i slaget. Disse er meget brugt i justerbare kontorstole, lægeundersøgelsesborde og sidde-stå-skriveborde.

Justerbare Force gasfjedre

Nogle hydrauliske gasfjedre er designet med en genopfyldelig ventil, der gør det muligt at justere det indre tryk - og dermed udgangskraften - efter installation. Dette er nyttigt i applikationer, hvor belastningerne varierer, eller hvor finjustering er påkrævet på stedet uden at udskifte hele enheden.

Hvor der bruges hydrauliske gasfjedre

Hydrauliske gasfjedre optræder i en bemærkelsesværdig bred vifte af industrier og produkter. Deres evne til at give kontrolleret, jævn bevægelse i en kompakt formfaktor gør dem til en foretrukken løsning, uanset hvor der kræves løft, sænkning eller dæmpning.

I bilverdenen er hydrauliske gasfjedre konstrueret til at håndtere tusindvis af åben-lukke-cyklusser i løbet af et køretøjs levetid, med ensartet kraftudgang uanset temperaturændringer. I møbelindustrien er den samme kerneteknologi tilpasset til meget lavere kræfter, men kræver støjsvag drift og en blød, elegant lukkebevægelse, der matcher følelsen af ​​premiumprodukter.

Nøglespecifikationer, du skal forstå, før du køber

At købe en hydraulisk gasfjeder uden at forstå kernespecifikationerne er en pålidelig måde at ende op med en komponent, der enten ikke kan holde din last eller smækker den for hurtigt. Her er de tal, du skal kende:

Udvidelseskraft (F1)

Dette er den kraft, som gasfjederen udøver, når den er helt udstrakt, målt i Newtons (N). Det er den vigtigste specifikation og skal afstemmes efter vægten af ​​låget, døren eller panelet, det understøtter. En gasfjeder, der er for svag, holder ikke lasten åben; en, der er for stærk, vil gøre det vanskeligt at lukke den og kan overskride den åbne position.

Slaglængde

Slaget er den afstand, stangen tilbagelægger mellem dens fuldt komprimerede og fuldt udstrakte positioner. Dette skal matche din applikations fysiske geometri - specifikt den afstand, som monteringspunkterne rejser, når låget eller panelet åbnes. Hvis dette er forkert, betyder det, at gasfjederen enten løber tør, før låget er helt åbent, eller bunder ud og belaster monteringsbeslag.

Komprimeret og forlænget længde

Disse er de overordnede fysiske dimensioner af gasfjederen, når den er helt lukket og helt åben. Du skal bruge begge dele for at sikre, at enheden passer inden for den tilgængelige plads i begge positioner. Forlænget længde er lig med komprimeret længde plus slaglængde.

Slutbeslag

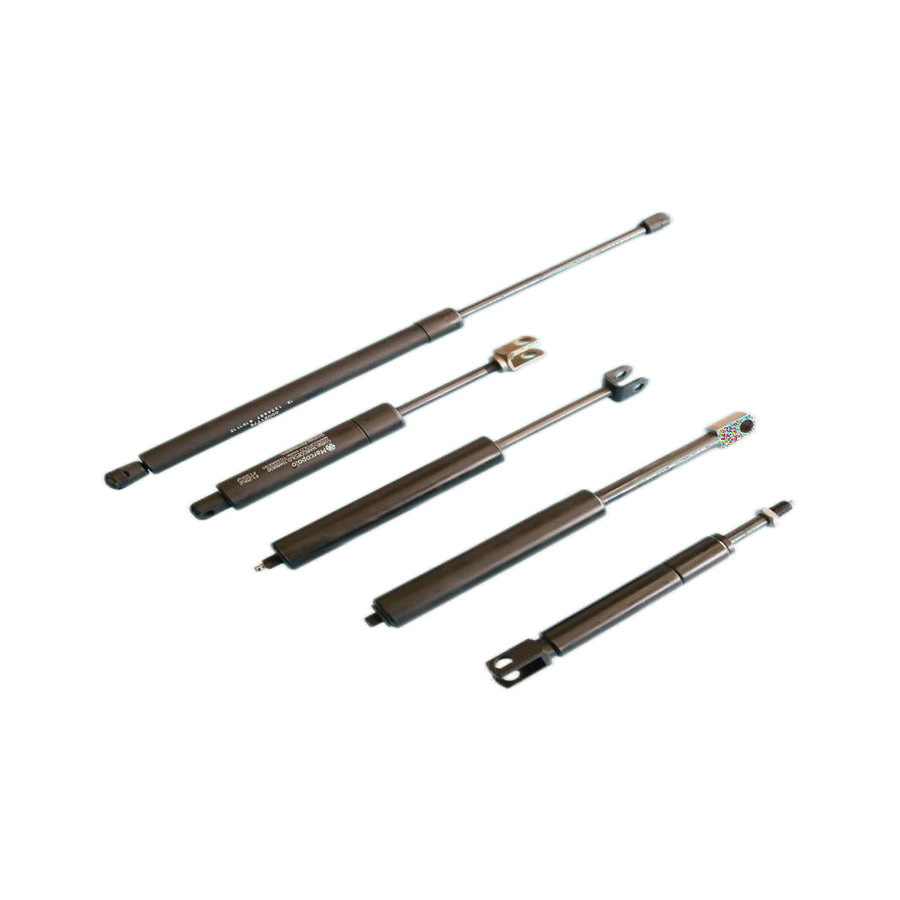

Hydrauliske gasfjedre fås med en bred vifte af endefittings - kuglestifter, øjebeslag, gaffelbeslag og gevindender er blandt de mest almindelige. Beslagstypen bestemmer, hvordan fjederen fastgøres til din applikation og påvirker artikulationsvinklen under bevægelse. Mismatchede fittings forårsager binding og accelereret slitage.

Driftstemperaturområde

Gastrykket ændrer sig med temperaturen, hvilket betyder, at en gasfjeders udgangskraft ikke er helt konstant under alle forhold. Standard hydrauliske gasfjedre fungerer typisk mellem -30°C og 80°C, men hvis din applikation involverer ekstrem varme (nær motorer eller industriovne) eller kulde (udendørsudstyr om vinteren), skal du bruge en enhed, der er klassificeret til disse forhold, eller forvente ydelsesvariationer.

Sådan beregnes den rigtige gasfjederkraft til din applikation

Valg af den korrekte forlængelseskraft er det mest kritiske trin, når man specificerer en hydraulisk gasfjeder. Beregningen afhænger af vægten af ​​lasten, placeringen af ​​monteringspunkterne og åbningsvinklen. Her er en forenklet version af processen for en hængslet lågapplikation, som er det mest almindelige scenario:

• Mål lastens vægt (W): Vej låget eller panelet i kilogram, og konverter derefter til Newtons ved at gange med 9,81 (f.eks. et 10 kg låg = 98,1 N).
• Find tyngdepunktsafstanden (L1): Mål vandret fra hængslet til lågets massecentrum, når det er vandret (helt åbent). Dette er typisk halvdelen af ​​lågets dybde.
• Mål gasfjederens momentarm (L2): Dette er den vinkelrette afstand fra hængselaksen til gasfjederens virkelinje ved monteringspunktet på låget. Dette ændres under hele slaget, så brug positionen i det mest krævende øjeblik - typisk når låget er vandret.
• Beregn nødvendig kraft: Kraft = (B × L1) ÷ L2. Hvis du bruger to gasfjedre, skal du dividere resultatet med to. Tilføj altid en sikkerhedsmargin på 10–15 % og rund op til nærmeste tilgængelige kraft.
• Brug producentens værktøjer: De fleste velrenommerede gasfjedreproducenter leverer online-beregnere eller regnearksværktøjer, der kan downloades, der håndterer disse geometriberegninger automatisk, når du indtaster dine målinger. Disse værktøjer er langt mere nøjagtige end manuelle estimater.

Det er værd at bemærke, at monteringspunktets position har en enorm indflydelse på den nødvendige kraft. Flytning af gasfjederens monteringspunkt tættere på eller længere fra hængslet ændrer den mekaniske fordel betydeligt, hvilket betyder, at den samme fysiske fjeder kan fås til at føles lettere eller tungere blot ved at omplacere beslaget.

Installationstips til hydrauliske gasfjedre

Selv en perfekt specificeret hydraulisk gasfjeder vil underpræstere eller svigte for tidligt, hvis den er installeret forkert. Disse praktiske retningslinjer gælder for langt de fleste standardkompressionsgasfjederinstallationer:

• Stang ned når det er muligt. Stempelstangen skal pege nedad i den monterede position. Dette holder olietætningen smurt og olien i kontakt med tætningen, hvilket forlænger levetiden markant. Stang-up installation er nogle gange nødvendig, men vil forkorte fjederens levetid og kan annullere garantien på nogle produkter.
• Undgå sidebelastninger. Hydrauliske gasfjedre er designet til at fungere langs deres centrale akse. Enhver bøjning, vridning eller sidebelastning indført af forkert justerede monteringsbeslag vil forårsage fremskyndet tætningsslid og kan få stangen til at binde eller spænde. Brug pivotfittings i begge ender for at lade fjederen justere sig selv under bevægelse.
• Overskrid aldrig den maksimale slaglængde. At tvinge stempelstangen ud over dens nominelle slaglængde vil beskadige de indvendige tætninger og forårsage øjeblikkeligt gastab. Sørg for, at dine monteringsgeometriske grænser bevæger sig inden for den nominelle slaglængde med et lille mekanisk stop, hvis det er nødvendigt.
• Undlad at bore, skære eller svejse cylinderen. Cylinderen er under højt internt tryk - en standard gasfjeder kan indeholde nitrogen ved 150-200 bar. Det er ekstremt farligt at ændre cylinderen på nogen måde og vil forårsage katastrofale fejl.
• Kontroller drejningsmomentet på endebeslaget. Løse endebeslag er en af ​​de mest almindelige årsager til for tidlig fejl i markinstallationer. Tilspænd alle gevindforbindelser til producentens specifikationer, og brug gevindlåsemasse, hvor det er relevant.

Hvor længe holder hydrauliske gasfjedre, og hvornår skal du udskifte dem?

En velspecificeret og korrekt installeret hydraulisk gasfjeder skal levere mellem 50.000 og 100.000 fulde cyklusser i typiske applikationer. I højfrekvente industrielle miljøer kan dette oversættes til blot et par år; i et boligmøbel, der blev åbnet en eller to gange om dagen, kunne det samme forår vare et årti eller mere.

Den mest almindelige fejltilstand er gradvist tab af gastryk gennem tætningsforringelse, hvilket får fjederen til at miste kraft over tid. Du vil bemærke dette som et låg eller betræk, der ikke længere holder sig åbent og begynder at glide nedad, eller en kontorstol, der langsomt synker i løbet af dagen. Andre tegn på, at en hydraulisk gasfjeder skal udskiftes inkluderer:

• Synlig olielækage omkring stangtætningen, hvilket efterlader en mørk olieagtig rest på cylinderkroppen.
• Hak eller ujævn bevægelse under forlængelse eller kompression, hvilket tyder på forurening eller indre skader.
• Korrosion eller huller på stempelstangen, hvilket indikerer, at stangens forkromning er svigtet, og der er sandsynlighed for beskadigelse af indvendig tætning.
• En udtalt ændring i dæmpningshastigheden - enten meget hurtigere eller meget langsommere end når den er ny - peger på olietab eller intern bypass.

Hydrauliske gasfjedre kan generelt ikke repareres i marken. Mens nogle store industrielle varianter kan genoplades eller genopbygges af producenten, er standardenheder forseglet for livet og bør udskiftes som en komplet samling, når de fejler. Forsøg på at genoplade en trykcylinder uden korrekt udstyr er ekstremt farligt.

Valg af hydraulisk gasfjeder: mærke, kvalitet og indkøb

Gasfjedremarkedet spænder fra præcisionsfremstillede komponenter fra etablerede europæiske og amerikanske producenter til billige råvareprodukter af usikker kvalitet. For sikkerhedskritiske eller højcykliske applikationer betyder mærke- og kvalitetscertificering virkelig noget. Se efter disse indikatorer, når du vurderer en leverandør:

• ISO 9001 certificering fra producenten, hvilket bekræfter, at ensartede produktionskvalitetskontrol er på plads.
• Sporbare krafttolerancer — kvalitetsgasfjedre er fremstillet med en krafttolerance på ±10 % eller bedre og bør have dokumenterede testdata til rådighed efter anmodning.
• Mulighed for stang og cylinder i rustfrit stål til udendørs eller ætsende miljøer, med korrekt IP- eller saltspraytestklassificering, hvor det er relevant.
• Teknisk support og udvælgelsesværktøjer — velrenommerede producenter leverer teknisk support, udvælgelsessoftware og CAD-modeller, der kan downloades, hvilket er en stærk indikator for et produkt af professionel kvalitet.
• Overholdelse af RoHS og REACH for produkter, der går ind på forbrugsvarer, elektronik eller EU-regulerede markeder.

Kendte producenter inden for det hydrauliske gasfjederområde omfatter blandt andre Stabilus, Bansbach, ACE Controls, Suspa og Camloc. Til mindre volumen eller ikke-kritiske applikationer såsom gør-det-selv-møbelprojekter, eftermarkedsudskiftning af biler eller prototyper, lagerfører kvalitetssikrede distributører ofte en bred vifte af standardstørrelser til tilgængelige prisniveauer uden de minimumsordremængder, som direkte producentkøb kan kræve.
